150-Meter Geotechnik-Bohrgerät für Mineralexploration

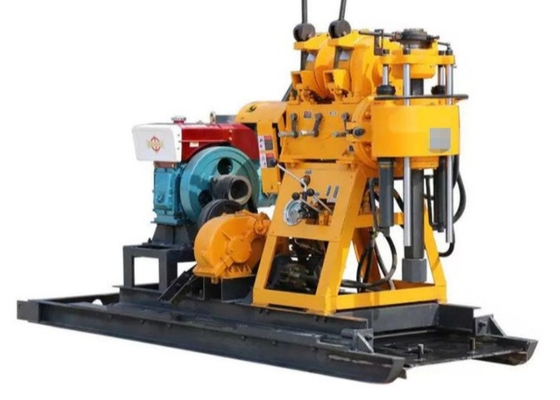

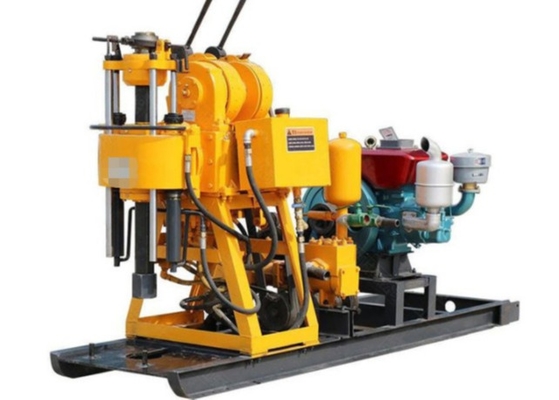

Einführung des XY-1A Explorationskernbohrgeräts
Das Bohrgerät XY-1A ist ein tragbares Bohrgerät mit hydraulischer Vorschubeinrichtung, das für die ingenieurgeologische Erkundung von Industrie- und Zivilgebäuden, Eisenbahnen, Wasserkraft, Verkehr, Brücken, Dammgründungen und anderen Bauwerken geeignet ist. Geeignet für Arbeiten in Ebenen oder hügeligen Gebieten. Ausgestattet mit einer Anhängerstruktur oder auf einem Raupenfahrgestell mit hoher Manövrierfähigkeit.
XY-1A Explorationskernbohrgerät Parameter
|
Technische Parameter
|
|
Artikel
|
Parameter
|
|
Bohrtiefe
|
150m
|
|
Bohrgestängedurchmesser
|
Φ42mm
|
|
|
Vorwärts:61;163;338;654
|
|
Rückwärts:45
|
|
Vertikalwellendrehmoment
|
1200Nm
|
|
Hubkraft der Vertikalwelle
|
25KN
|
|
Vorschubkraft der Vertikalwelle
|
20KN
|
|
Hub der Vertikalachse
|
500mm
|
|
Durchmesser des durchgehenden Lochs der Vertikalwelle
|
Φ46mm
|
|
Maximale Hubkraft des einzelnen Seils der Winde
|
15KN
|
|
Seildurchmesser
|
Φ9.3mm
|
|
Boost-Geschwindigkeit
|
0.2;0.52;1.05;2.06m/s
|
|
Leistungskonfiguration
|
Motor Y160M-4(11KW)
|
|
Dieselmotor S1100(12.1KW)
|
|
Abmessungen (Länge × Breite × Höhe)
|
1450×970×1280mm
|
|
Gewicht (ohne Leistung)
|
500kg
|
XY-1A Explorationskernbohrgerät Vorteile
(1) Einfache Bedienung und hohe Effizienz durch hydraulische Vorschubeinrichtung
(2) Da es sich um ein Kugelspannfutter und eine Antriebsstange handelt, kann es eine ununterbrochene Drehung abschließen, während die Spindel neu gezündet wird
(3) Der Druckanzeiger des Bohrlochbodens kann beobachtet und die Bohrlochbedingungen einfach kontrolliert werden
(4) Geschlossene Hebel, bequem zu bedienen, sicher und zuverlässig
(5) Kompakte Größe und geringes Gewicht, einfach zu montieren, zu demontieren und zu transportieren, geeignet für Ebenen und Bergregionen.
(6) Die achteckige Spindel kann mehr Drehmoment liefern.
XY-1A Kernbohrgerät Anwendungsbereich
(1) Geologische Erkundung, ingenieurgeologische Untersuchung und verschiedene Sondierbohrungen in Betonstrukturen.
(2) Diamantmeißel, Hartmetallmeißel und Stahlkugelmeißel können für verschiedene Schichten ausgewählt werden.
(3) Die Nennbohrtiefe beträgt 100 m bei einem Bohrmeißeldurchmesser von 75 mm und 180 m bei einem Bohrmeißeldurchmesser von 46 mm.
Die Bohrtiefe darf 110 % ihrer Kapazität nicht überschreiten. Der zulässige maximale Durchmesser des Anfangslochs beträgt 150 mm.
Wartungspunkte des Bohrgeräts
Wenn das Bohrgerät für kurze Zeit außer Betrieb genommen wird, wird ein geringer Luftdruck angelegt, um zu verhindern, dass Sedimente in das Innere des Schlagwerks des Bohrgeräts eindringen. Wenn das Bohrgerät für lange Zeit außer Betrieb genommen wird, muss das Schlagwerk 1-2 m vom Bohrlochboden entfernt angehoben und fixiert werden.
Hauptprodukte von Jinzhou Shitan Machinery Equipment Co., Ltd.:
Pneumatisches Bohrgerät / Luftbohrgerät (ST-180, ST-200, ST-260, ST-300, ST-350, ST-400, ST450, ST-450, ST-500, ST-600, ST-800 und andere pneumatische Bohrgeräte für Wasserbrunnen), Raupenbohrgerät für Wasserbrunnen / Anhänger-Bohrgerät / Bohrgerät für Wasserbrunnen / Hydraulische Bohrlochmaschine / Hartgesteinsbohrausrüstung / Diamantkernbohrgerät / Geologisches Bohrgerät / Bodenprüfbohrgerät / Tragbares Bohrgerät für Wasserbrunnen (ST-30, ST-50, XY-1A, XY-1B, XY-2, XY-2B, GK180, GK200, GY150, GY200 und 30 Schlagbohrgeräte, ZLJ-Tunnelbohrgeräte und andere geologische Bohrmaschinen) Raupenfahrwerk, Bohrspülpumpe (BW150, BW160, BW200, BW250, BW850 Serie Bohrspülpumpen), Bohrkompressor, Bohrmeißel für Wasserbrunnen (PDC-Bohrmeißel, Tricone-Bohrmeißel, DTH-Knopfmeißel), Bohrgestänge für Wasserbrunnen, Ersatzteile für Bohrgeräte (Bohrgestänge, Bohrgestänge-Verbindung, Futterrohr, Futterrohr-Kupplung, Kernrohr, Kernrohr-Kupplung, Heber, automatischer Fallhammer, Probennehmer, SPT-Werkzeug, Gabelschlüssel, Gabel, Verriegelungsgestänge), Kettenförderer
Gute Qualität, professioneller Kundendienst, willkommen zur Bestellung
