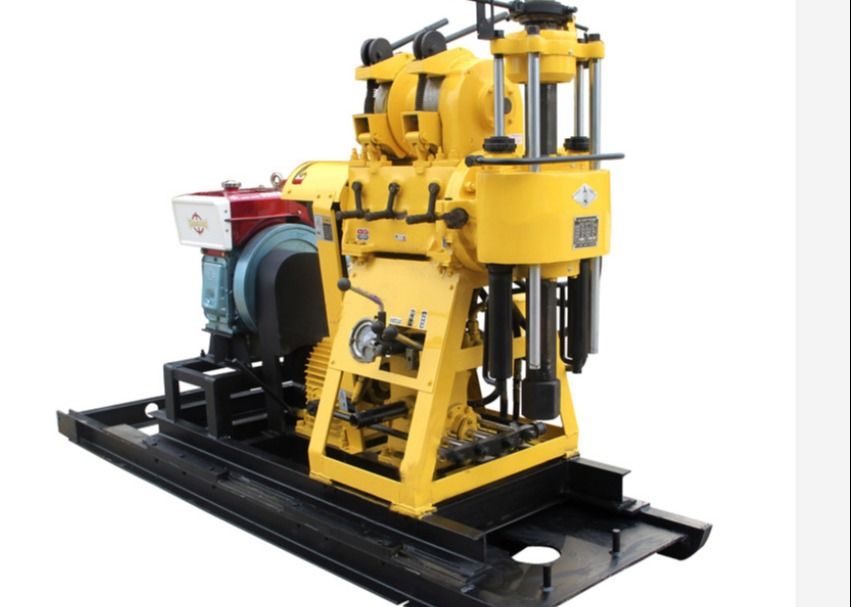

XY-1A 150 Meter Wasserbrunnentechnik Bohrgerät
XY-1A-Bohrgeräte für den MaschinenbauIch...Einführung
Kleine Bohrgeräte, die häufig bei der Bohrung von Familienbrunnen, Bohrindustrie und Bohrforschung verwendet werden, geologische Probenahme, SPT-Service usw. Bohrdia.wird von 50-200mm oder größer nach Kundenanforderung.
XY-1A-Bohrgeräte für den MaschinenbauParameter
| Xy -1 Ein Bohrgerät |
Durchmesser des Bohrloches |
mm |
150 |
| Bohrtiefe |
m |
150 |
| Durchmesser des Bohrrohrs |
mm |
42 |
| Neigung des Bohrlochs |
- Nein. |
90° ≈ 75° |
| Ausmaß des Gerätes ((L×B×H) |
mm |
1640 × 1030 × 1440 |
| Bohrgewicht (ohne Motor) |
Weigerung |
500 |
|
Gyroskop
|
Drehzahl der Spindel ((drei Blöcke) |
r/min |
142,285,570 |
| Spindelfahrt |
mm |
450 |
| maximale Bewegungsgeschwindigkeit |
m/min |
3 |
| vertikale maximale Zuführkraft |
KN: |
15 |
| vertikale maximale Hebung |
KN: |
25 |
| Windschleifer |
Hebekapazität ((einfachgeschwindigkeitsseil) |
KN: |
10 |
| Schlagzeuggeschwindigkeit |
r/min |
55,110,220 |
| Umfangsgeschwindigkeit der Trommel |
m/s |
0.42,0.84,1.68 |
| Durchmesser der Trommel |
mm |
145 |
| Durchmesser des Drahtseils |
mm |
9.3 |
| Seilgewicht |
m |
27 |
|
der Durchmesser der Bremse
|
mm |
230 |
| Breite des Bremsbandes |
mm |
50 |
| Wasserpumpe |
Typ der Pumpe |
Horizontale Einzylinder mit doppelter Wirkung |
|
| maximale Verschiebung |
L/min
|
95(77) |
|
maximal zulässiger Druck
|
MPa |
1.2 |
| Arbeitsdruck |
MPa |
1.2 |
| Durchmesser des Zylinders |
mm |
80 |
| Ölpumpe |
Typ der Pumpe |
Getriebepumpe |
|
| Leistung |
KW |
16.2 |
| Nenndruck |
MPa |
12.5 |
| Typ des Motors |
YBC-12/125 |
|
| Verlagerung |
L/r |
12 |
| Nenngeschwindigkeit |
r/min |
2000 |
Vorteil der Bohrmaschine XY-1A
1Wenn die letzten Bohrungen 75 mm bzw. 46 mm Durchmesser haben, beträgt die Nennbohrtiefe jeweils 100 m und 180 m. Die maximale Bohrtiefe darf 110% der in jedem Bohrloch gebohrten Tiefe nicht überschreiten.Der maximal zulässige Durchmesser des Löchers beträgt 150 mm..
2.Mit hydraulischer Zuführung, erhöhte Bohreffizienz, reduzierte Arbeitskräfte.
3.Die Bohrstelle ist mit einem oberen kugelförmigen Kiefer-Haltungsmechanismus und einer sechsseitigen Antriebsbohrstange ausgestattet, die ohne Stillstand ausgetauscht werden kann, mit hoher Effizienz, Sicherheit und Zuverlässigkeit.
45. Kompaktes Bauwerk, kleines Volumen, geringes Gewicht, hohe Abnehmbarkeit,leicht zu transportieren und für den Betrieb in Ebenen oder Berggebieten geeignet.
Maschinenbau Bohrgerät Rohrinstallation
Schnallen Sie den Heber in die Rille des Gelenks mit variablem Durchmesser, bewegen Sie den rechten Griff der Winde, um die Pad-Gabe zu nehmen, nehmen Sie das perforierte Rohr, installieren Sie den Kernrohr,Heben Sie das Bohrwerkzeug an die Spitze des Bohrlochs, bewegt den linken Windengriff kontinuierlich und senkt das Bohrwerkzeug mit gleichmäßiger Geschwindigkeit in das Bohrloch.Verwenden Sie die Padgabel, um den Lifter zu blockieren und zu entfernen.
Jinzhou Shitan Machinery Equipment Co., Ltd. Hauptprodukte:
Pneumatisches Bohrgerät / Luftbohrgerät ((ST-180,ST-200,ST-260,ST-300,ST-350,ST-400,ST450,ST-450,ST-500,ST-600,ST-800 und andere Pneumatische Wasserbohrgeräte.) Crawler Water Well Drilling Rig / Trailer Mounted Drilling Rig / Water Well Drilling Rig / Hydraulic Borewell Machine / Hard Rock Drilling Equipment / Diamond Core Drill Rig / Geological Drilling Rig / Soil Testing Drilling Rig / Portable Water Well Drilling Rig（ST-30，ST-50，XY-1A, XY-1B, XY-2, XY-2B,GK180, GK200, GY150, GY200 und 30 Aufprallbohranlage,Tunnelbohranlage der Serie ZLJ und andere geologische Bohrmaschinen)Crawler Track Undercarriage, Drilling Mud Pump ((BW150,BW160,BW200,BW250,BW850-Serie Bohrschlammpumpen), Bohrluftkompressor, Wasserbohrgerät (PDC-Bohrgerät, Tricone-Bohrgerät, DTH-Knopfgerät), Wasserbohrrohr,Teile für Bohrgeräte (Bohrstäbe), Bohrstangenverbindung, Gehäuse-Rohr, Gehäuse-Kopplung, Kernrohr, Kernrohr-Kopplung, Heber, automatischer Fallhammer, Probenahmer, SPT-Werkzeug, Schlüsselgabel, Padgabel, Schließverbindung), Track Transporter
Gute Qualität, professioneller Kundendienst, willkommen zur Bestellung.
