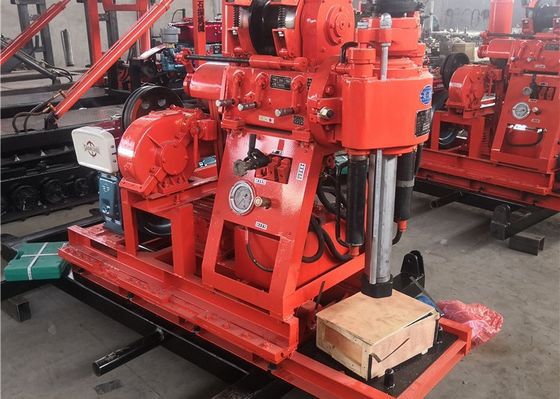

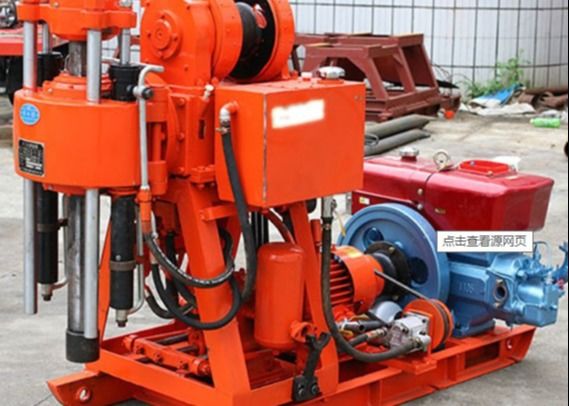

XY-1A-Geologische Bohrmaschine
XY-1A-Geologische Bohrmaschine Einleitung
Es wird hauptsächlich bei der Erforschung von festen Mineralvorkommen und der geologischen Erforschung des Ingenieurwesens sowie bei der Prüfung von Bohrungen verschiedener Betonstrukturen verwendet.Es ist ein hydraulisches, tragbares Bohrgerät, die für die geologische Erforschung von Industrie- und Zivilgebäuden, Eisenbahnen, Wasserkraft, Verkehr, Brücken, Staudammfundamente und anderen Gebäuden geeignet ist.Es ist ein tragbares und Mehrzweckbohrgerät für die technische Untersuchung. Es wird hauptsächlich für die allgemeine Erhebung und die technische geologische Untersuchung von festen Ablagerungen verwendet.Bei der Bohrung können nach verschiedenen Schichten Diamantlegierungen und Stahlkornstücke ausgewählt werden.Diese Maschine ist auch für geotechnische Bohrungen ausgelegt, so dass es perfekt für Bohrungen in schwierigen Geländen geeignet ist.
XY-1A-Geologische Bohrmaschine Technische Einzelheiten
| Bohrdurchmesser ((mm) |
75,91,110,130,150,300 |
| Bohrtiefe (m) |
150,100,70,50,30 |
| Durchmesser des Bohrrohrs (mm) |
42,43 |
| Bohrwinkel ((°) |
90 bis 75 |
| Ausrüstungsgröße ((L * B * H) |
Bei der Ausführung des Prüfverfahrens ist die Prüfung der Prüfungsaufnahme durch die Prüfstelle vorzunehmen. |
| Gewicht der Anlage (ohne Motor) |
540 |
| Gyrator |
| Drehzahl der Spindel (vier Gänge) (r/min) |
140,295,470,790,1010 |
| Spindelbewegung ((mm) |
450 |
| Höchstbewegungsgeschwindigkeit beim Spindelheben ohne Belastung ((m/s) |
0.05 |
| Spindel ohne Lastverlust Höchstbewegungsgeschwindigkeit ((m/s) |
0.067 |
| Maximaler Spindeldruck (KN) |
15 |
| Maximale Hebekraft der Spindel (KN) |
25 |
| Maximales Ausgangsdrehmoment der Spindel ((KN• m) |
0.5 |
| Winzelsammlung |
| Maximale Hebekraft der Winde (einseitiges Seil) ((KN) |
11 |
| Drehzahl der Rollen (r/min) |
36,76,121 |
| Umlaufgeschwindigkeit der Rolle ((m/s) |
0.31,0.66,1.05 |
| Durchmesser der Rolle ((mm) |
140 |
| Durchmesser des Seils ((mm) |
9.3 |
| Dichte des Drahtseils (m) |
35 |
| Bremsendurchmesser ((mm) |
252 |
| Bremsbandbreite (mm) |
50 |
XY-1A-Geologische BohrmaschineVorteil:
1. fünf Gänge und eine Höchstgeschwindigkeit von 1045 r/min, was die Effizienz der Bohrmaschine verbessert.
2. 53 x 59 Bohrstange, hohe Steifigkeit und starkes Drehmoment.
3. die Maschine ist mit einer nationalen patentierten Technologie ausgerüstet --- Spannkupplung, mit den Merkmalen starker Getriebe, einfacher Bedienung und Wartungsfreiheit.
4. für die Winde verwenden wir große Modulplanetenräder und fügen einen Trägerrahmen hinzu, wodurch die Heb- und Bremskapazität der Winde erheblich erhöht wird.
5Die vertikalen Spindeln werden durch vier Lagergruppen befestigt, um sicherzustellen, daß die Drehmaschine für Schotterschichten und andere komplexe geologische Bedingungen steif genug ist.
XY-1A-Geologische BohrmaschineRotationsantrieb:
Der Dieselmotor treibt die Dreiecksrulle auf den Wurm, um durch den Wurm des Kupplungsreduktors zu drehen. Durch den V-Gürtel treibt man den leeren Hülsen in die Entladeklammer des Getriebes.Die V-Gürtel-Rolle ist durch die Kupplung verbunden, und die Leistung wird an das Getriebe übertragen. Nachdem das Getriebe die Geschwindigkeit ändert, vernetzen sich die Getriebe mit der Drehtachse, um das kleine Schräggetriebe anzutreiben,die große Schrägmaschine und die vertikale Welle zum DrehenWenn die Kupplung abgeschaltet ist, stoppt der Rotator.
Aufzugsantrieb:Die Bewegung der Winde wird vom Getriebe übertragen.Um die Winde zu drehen- Die Winde kann durch Planetengetriebe und Bremsen angehoben werden.
