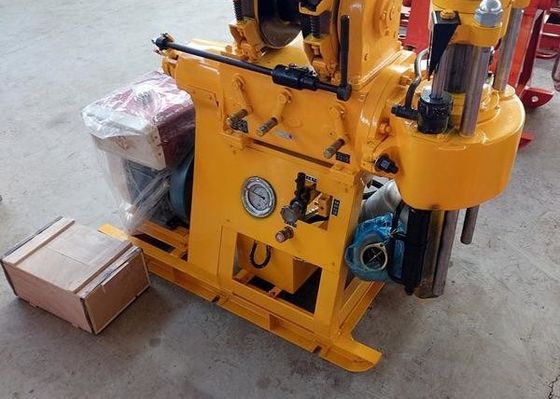

XY-1 Bohrwasserbrunnen-Kernbohrgerät für geologische Erkundungsbohrungen
Anwendungen von Geologisches Bohrgerät
Das XY-1-Gerät ist ein leichtes Flachlochbohrgerät mit hydraulischer Vorschubeinrichtung. Anwendbar für Erkundungen, geophysikalische Erkundungen, Straßen- und Gebäudeerkundungen sowie Bohrungen für kleine Wasserbrunnen usw.
1, mit hydraulischem automatischem Vorschubmechanismus, verbessert die Bohreffizienz, reduziert die Arbeitsintensität.
2, Verwendung der Kugelspannvorrichtung, und kann ein stufenloses Herunterfahren des Gestänges realisieren, bequeme Bedienung, sicher und zuverlässig.
3, Griff, einfach zu bedienen. Ausgestattet mit einem Manometer zur Anzeige des Bohrlochdrucks am Boden, um das Bohrloch leicht zu beherrschen.
Geologisches Bohrgerät technische Parameter
| Bohrgerät |
| Bohrdurchmesser(mm) |
110 |
| Bohrtiefe (m) |
100 |
| Bohrgestängedurchmesser (mm) |
42 |
| Bohrwinkel(°) |
90~75 |
| Gerätegröße(L * B * H) |
1640* 1030 * 1440 (mm) |
| Gerätegewicht (ohne Motor) |
500 |
| Drehwerk |
| Spindeldrehzahl (vier Gänge) (U/min) |
142,285,570 |
| Spindelfahrweg(mm) |
450 |
| Maximale Leerhubgeschwindigkeit der Spindel(m/s) |
0.05 |
| Maximale Senkgeschwindigkeit der Spindel im Leerlauf(m/s) |
0.067 |
| Maximaler Vorschubdruck der Spindel(KN) |
15 |
| Maximale Hubkraft der Spindel(KN) |
25 |
| Maximales Ausgangsdrehmoment der Spindel(KN• m) |
0.5 |
| Windenbaugruppe |
| Maximale Hubkraft der Winde (Einzelstrang)(KN) |
10 |
| Spulengeschwindigkeit (U/min) |
55,110,220 |
| Umfangsgeschwindigkeit der Spule(m/s) |
0.42,0.84 ,1.68 |
| Spulendurchmesser(mm) |
145 |
| Drahtseildurchmesser(mm) |
9.3 |
| Drahtseildichte (m) |
27 |
| Bremse Durchmesser(mm) |
230 |
| Bremsbandbreite (mm) |
50 |
| Wasserpumpe |
| Pumpentyp |
Horizontal ein Zylinder doppelt wirkend |
| Maximale Förderleistung (Motor)(L/min) |
95(77) |
| Arbeitsdruck (Mpa) |
0.7 |
| Zylinderdurchmesser (mm) |
80 |
| Kolbenhub(mm) |
100 |
| Maximal zulässiger Druck (Mpa) |
1.2 |
| Ölpumpe |
| Ölpumpentyp |
Zahnradpumpe |
| Nenndruck (Mpa) |
12.5 |
| Nenndurchfluss(ml/r) |
20 |
| Nenndrehzahl(U/min) |
800-2500 |
| Dieselmotor oder Elektromotor |
| Dieselmotor |
ZS1100 |
| Nennleistung (KW) |
12.1 |
| Nenndrehzahl (U/min) |
2200 |
| Nenndruck(Mpa) |
11 |
| Motortyp |
Y160M - 4 |
Geologisches Bohrgerät zur Verwendung
1. Mit hydraulischer automatischer Vorschubeinrichtung, erhöhte Bohreffizienz.
2. Der Klemmmechanismus mit oberen Kugelbacken ersetzt das Futter. Das Gestänge kann
ausgetauscht werden, ohne anzuhalten.
3. Zentralisierte Griffe, einfache Bedienung, sicher und zuverlässig.

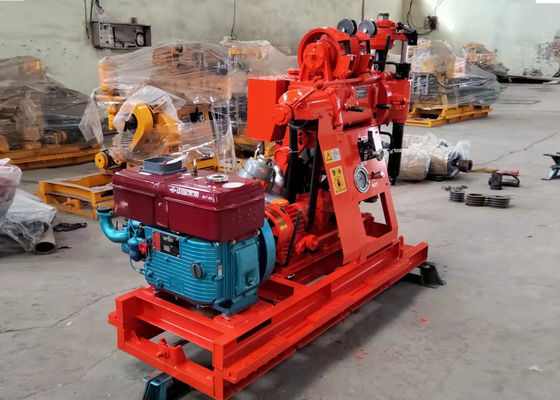

4. Die Bohrmaschine, die Pumpe und der Dieselmotor sind auf einem gemeinsamen Grundrahmen montiert, um
eine kompakte Struktur zu haben und wenig Platz zu beanspruchen. Leicht, hohe Zerlegbarkeit, einfacher Transport und geeignet für
Operationen in Ebenen oder Bergregionen.
Beschreibung der Anwendungswirkung
1. Je nach Bodenbeschaffenheit Wahl von legierten, Diamant- und Verbundmeißeln zum Bohren.
2, kann 2-9 Klasse Sandton und Gestein usw. bohren.
