XY-1 Kleinbohrloch-Gesteinskern-Wasserbrunnenbohranlagen Hersteller
Anwendungen von Wasserbrunnenbohranlage

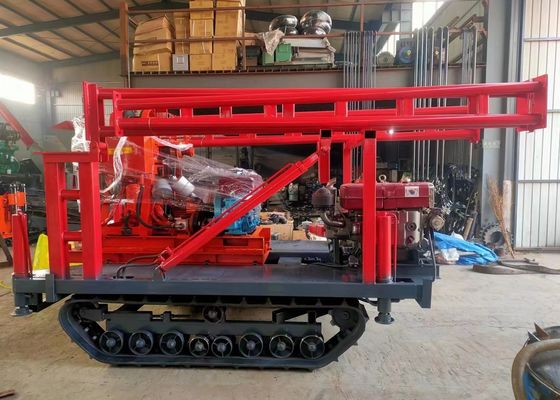

Die XY-1-Bohranlage ist eine leichte Flachlochbohranlage mit hydraulischer Vorschubeinrichtung. Anwendbar für Erkundungen,
geophysikalische Erkundungen, Straßen- und Gebäudeerkundungen und kleine Wasserbrunnenbohrungen usw.
Technische Parameter der Wasserbrunnenbohranlage
| Bohranlage |
| Bohrdurchmesser (mm) |
110 |
| Bohrtiefe (m) |
100 |
| Bohrgestängedurchmesser (mm) |
42 |
| Bohrwinkel (°) |
90~75 |
| Abmessungen der Ausrüstung (L * B * H) |
1640* 1030 * 1440 (mm) |
| Gewicht der Anlage (ohne Motor) |
500 |
| Drehwerk |
| Spindeldrehzahl (vier Gänge) (U/min) |
142,285,570 |
| Spindelhub (mm) |
450 |
| Maximale Hubgeschwindigkeit der Spindel im Leerlauf (m/s) |
0,05 |
| Maximale Senkgeschwindigkeit der Spindel im Leerlauf (m/s) |
0,067 |
| Maximaler Vorschubdruck der Spindel (KN) |
15 |
| Maximale Hubkraft der Spindel (KN) |
25 |
| Maximales Abtriebsdrehmoment der Spindel (KN•m) |
0,5 |
| Windenbaugruppe |
| Maximale Hubkraft der Winde (Einzelstrang) (KN) |
10 |
| Spulengeschwindigkeit (U/min) |
55,110,220 |
| Umfangsgeschwindigkeit der Spule (m/s) |
0,42,0,84 ,1,68 |
| Spulendurchmesser (mm) |
145 |
| Seildurchmesser (mm) |
9,3 |
| Seildichte (m) |
27 |
| Bremsendurchmesser (mm) |
230 |
| Bremsbandbreite (mm) |
50 |
| Wasserpumpe |
| Pumpentyp |
Horizontal ein Zylinder doppelt wirkend |
| Maximale Fördermenge (Motor) (L/min) |
95(77) |
| Arbeitsdruck (Mpa) |
0,7 |
| Zylinderdurchmesser (mm) |
80 |
| Kolbenhub (mm) |
100 |
| Maximal zulässiger Druck (Mpa) |
1,2 |
| Ölpumpe |
| Ölpumpentyp |
Zahnradpumpe |
| Nenndruck (Mpa) |
12,5 |
| Nenndurchfluss (ml/U) |
20 |
| Nenndrehzahl (U/min) |
800-2500 |
| Dieselmotor oder Elektromotor |
| Dieselmotor |
ZS1100 |
| Nennleistung (KW) |
12,1 |
| Nenndrehzahl (U/min) |
2200 |
| Nenndruck (Mpa) |
11 |
| Motortyp |
Y160M - 4 |
Wasserbrunnenbohranlage Anwendungshinweise
1. Mit hydraulischer automatischer Vorschubeinrichtung, erhöhte Bohreffizienz.
2. Der Halteapparat mit oberen Kugelkopfbacken wird anstelle des Spannfutters verwendet. Das Gestänge kann
ohne Abschalten ausgetauscht werden.
3. Zentralisierte Griffe, einfache Bedienung, sicher und zuverlässig.
4. Die Bohrmaschine, die Pumpe und der Dieselmotor sind auf einem gemeinsamen Grundrahmen installiert, um
eine kompakte Struktur zu haben und wenig Platz zu beanspruchen. Leicht, hohe Zerlegbarkeit, einfacher Transport und geeignet für
Operationen in Ebenen oder Bergregionen.
Beschreibung der Anwendungswirkung
1. Je nach Bodenbeschaffenheit Wahl von legierten, Diamant- und Verbundmeißeln zum Bohren.
2. Kann 2-9 Klassen Sandton und Gestein usw. bohren.
