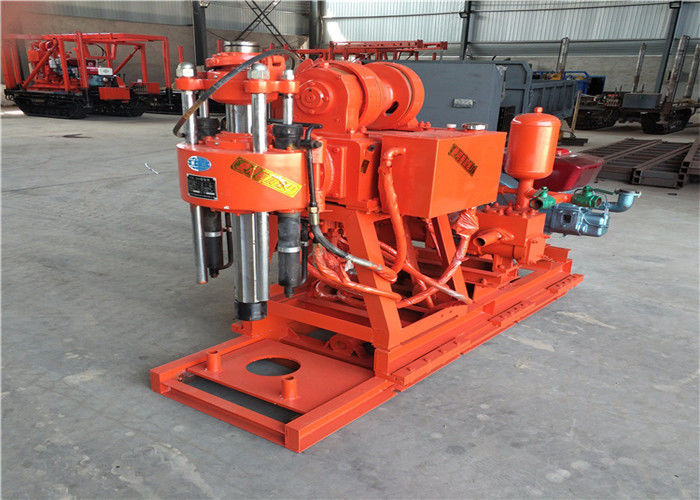

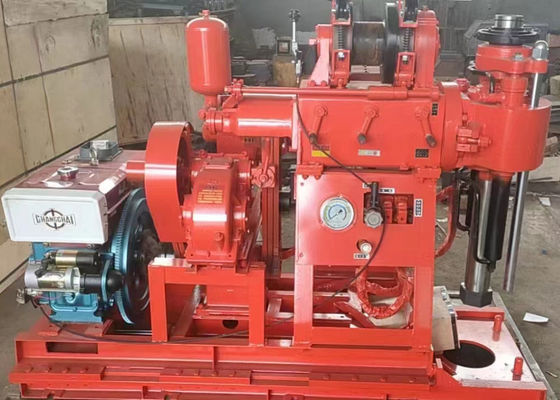

Das Bohrgerät GK-200 ist eine Verbesserung des Bohrgeräts 200, das ein tragbares Bohrgerät ist. Das Bohrgerät GK-200 fügt auf der Grundlage gewöhnlicher Bohrgeräte einen Bohrgerät-Verschiebeslider hinzu, der einen schnellen Austausch von Bohrwerkzeugen ermöglicht, die Arbeitseffizienz verbessert und die Arbeitsintensität reduziert.
| Bohrgerät |
| Bohrdurchmesser (mm) |
75,91,110,130,150,300 |
| Bohrtiefe (m) |
200,150,100,70,50,30 |
| Bohrrohrdurchmesser (mm) |
42,50 |
| Bohrwinkel (°) |
90~75 |
| Geräteabmessungen (L * B * H) |
1730 * 860 * 1360 (mm) |
| Gewicht des Bohrgeräts (ohne Motor) |
700 |
| Mobile Vorrichtung |
| Verfahrweg |
350 mm |
| Abstand |
300 mm |
| Gyrator |
| Spindelgeschwindigkeit (vier Gänge) (U/min) |
115,230,505,1010 |
| Spindelhub (mm) |
450 |
| Maximale Bewegungsgeschwindigkeit der Spindel ohne Last (m/s) |
0,05 |
| Maximale Bewegungsgeschwindigkeit der Spindel ohne Last (m/s) |
0,067 |
| Maximaler Vorschubdruck der Spindel (KN) |
15 |
| Maximale Hubkraft der Spindel (KN) |
25 |
| Maximales Ausgangsdrehmoment der Spindel (KN• m) |
1,5 |
| Windenbaugruppe |
| Maximale Hubkraft der Winde (einzelnes Seil) |
20 |
| Trommelgeschwindigkeit (U/min) |
20,39,85,170 |
| Umfangsgeschwindigkeit der Trommel (m/s) |
0,172,0,345,0,738,1,476 |
| Trommeldurchmesser (mm) |
140 |
| Drahtseildurchmesser (mm) |
9,3 |
| Drahtseildichte (m) |
40 |
| Bremsscheibendurchmesser (mm) |
278 |
| Bremsbandbreite (mm) |
50 |
| Ölpumpe |
| Ölpumpentyp |
YBC -20/125 |
| Nenndruck (Mpa) |
12,5 |
| Nennförderstrom (ml/r) |
20 |
| Nenndrehzahl (U/min) |
800-2500 |
| Dieselmotor oder Motor |
| Dieselmotor |
1115 |
| Nennleistung (KW) |
16,2 |
| Nenndrehzahl (U/min) |
2200 |
| Nenndruck (Mpa) |
12,5 |
| Motortyp |
Y160M - 4 |
| Nennleistung (KW) |
11 |
| Nenndrehzahl (U/min) |
1460 |
GK-200 Kernbohrgerät Anwendung
1. Dieses Bohrgerät eignet sich für geologische Erkundungen, geophysikalische Erkundungen, Erkundungen von Straßen- und Gebäudefundamenten, Sprenglöcher und Injektionslöcher sowie andere Bohrprojekte.
Legierungsbohrer, Diamantbohrer und Verbundbohrer können je nach Gesteinsschicht gebohrt werden.
Kann 2 bis 9 Grad sandigen Ton und verwittertes Grundgestein bohren.
Die Nenntiefe beträgt 200 m, die tiefste darf 220 m nicht überschreiten; Der Nenndurchmesser beträgt 110 mm, der maximale Durchmesser 325 mm, der endgültige Lochdurchmesser 75 mm; Die Bohrlochtiefe hängt von den Bodenverhältnissen ab.
Die Eigenschaften des GK-200 Kernbohrgeräts
1, mit Öldruck-Automatikvorschubstruktur, mechanischer Übertragung, Verbesserung der Bohreffizienz, Reduzierung der körperlichen Arbeitsintensität der Arbeiter.
2. Durch die Verwendung der Kugelkarteneinhaltekonstruktion anstelle des Futters kann ein Non-Stop-Stab, eine Griffkonzentration, eine einfache Bedienung, Sicherheit und Zuverlässigkeit erreicht werden.
3. Ausgestattet mit einem Lochbodendruckmesser zur Anzeige des Drucks, leicht zu erfassen die Situation im Loch.
4. Kann verwendet werden, um das Loch zu bewegen oder den Drehantrieb zu öffnen, um das Loch zu öffnen.
5, die Struktur ist eng, das Bohrgerät, die Wasserpumpe und der Dieselmotor sind auf derselben Basis installiert und nehmen eine kleine Fläche ein.
6, geringes Gewicht, starke Zersetzung, leicht zu bewegen, geeignet für den Bau in der Ebene und im Gebirge.
Die Arbeitsumgebung
1, die Höhe überschreitet 1000 m nicht.
2, die Umgebungstemperatur überschreitet nicht -10~45℃.
3, die Umgebungsfeuchtigkeit beträgt nicht mehr als 96% (+25℃)
