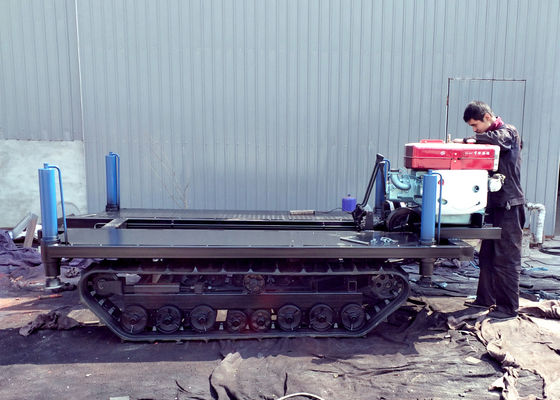

Raupenfahrwerk Hydraulische Bohrgerät Transportfahrzeug Raupenplattform
Produkteigenschaften
| Typ |
Geologisches Bohrgerät |
| Modellnummer |
Raupenplattform |
| Abmessungen (L×B×H) |
3,3 m × 1,85 m × 0,6 m |
| Verwendung |
Ingenieurgeologie / Ölbohrloch |
| Spannung |
380V |
| Gewicht |
1500 kg |
Produktbeschreibung
Hydraulisch angetriebenes geologisches Bohrgerät, XY-2 mobile Wasserbohrgeräte
Schlüsselspezifikationen
- Hydraulisch angetriebenes Bohrgerät
- Ingenieurgeologische Vermessung, Hydrologie, Wasserbohrlöcher, Himmelbauten, Dämme, Häfen, Brücken, Erdölexploration
- Leistungsstark, flexibel und wartungsfreundlich
- Kleine und leichte Kernbohrmaschine
Merkmale

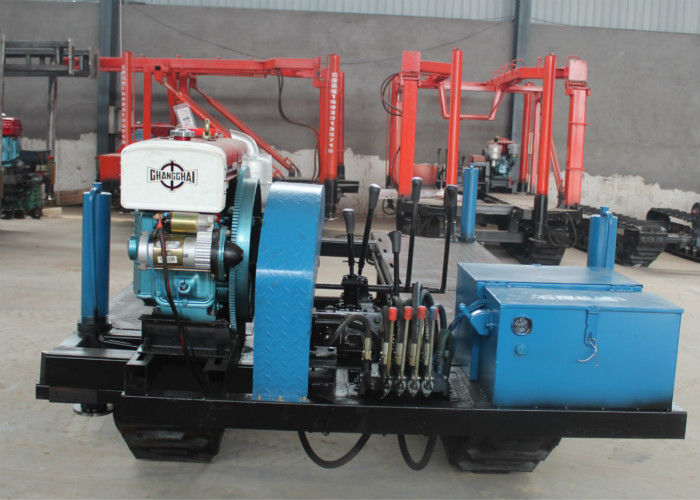

- Integrierter Raupenfahrwerksantrieb, Schlammpumpe, Bedienfeld in einer kompletten Einheit
- Hydrauliksystem treibt das Fahren, die Basisabstützung und die Mastlandung für einfache Bedienung an
- Einfache Baustellenmobilität verbessert die Bohreffizienz und reduziert die Arbeitsintensität
- Mastlandung und Klappfunktion für bequemen Transport
- 8-Gang-Getriebe mit großem Drehzahlbereich und hohem Drehmoment bei niedrigen Drehzahlen
- Zwei Rückwärtsgänge zur Unfallbewältigung
- 600 mm Spindelvorschubhub verbessert die Bohreffizienz und reduziert Probleme mit dem Bohrmeißel
- Doppelzahnrad-Ölpumpe reduziert den Stromverbrauch und die Temperatur des Hydrauliksystems
Technische Spezifikationen
| Bohrtiefe |
350 m |
| Spindeldrehzahl (Vorwärts) |
65; 114; 180; 248; 310; 538; 849; 1172 U/min |
| Spindeldrehzahl (Rückwärts) |
51; 242 U/min |
| Max. Spindeldrehmoment |
2900 N·m |
| Max. Zugkraft |
60 kN |
| Spindelhub |
600 mm |
| Max. Hubkraft |
30 kN |
| Innendurchmesser der Spindel |
76 mm |
| Hub des Rückzugszylinders |
304 mm |
| Abstand vom Loch |
140 mm |
| Antriebseinheit (Option) |
Elektromotor 22 kW; Dieselmotor 30 kW |
| Max. Zugkraft der Raupen |
20,3 kN |
| Raupengeschwindigkeit |
1,2 km/h |
| Raupensteigfähigkeit |
≤ 20° |
| Spezifischer Bodendruck der Raupen |
0,06 MPa |
| Masthöhe |
8 m |
| Hakenhublast |
29,4 kN |
| Max. statische Last des Krankörpers |
58,8 kN |
| Anzahl der Kronenblockrollen |
2 Stück |
| Mastlandewinkel |
0° - 90° |
| Gesamtabmessungen (Transport) |
4320 × 2104 × 2995 mm |
| Gesamtabmessungen (Bohrung) |
3816 × 2104 × 8536 mm |
Anwendungen
Die hydraulische Raupen-Bohrgerätmaschine für flache bis mittlere Löcher wurde auf Basis des XY-2 Kernbohrgeräts entwickelt und integriert Bohrgerät, Raupenfahrwerk, Mast, Schlammpumpe und Bedienfeld zu einer kompletten Einheit. Dieses Bohrgerät wird hauptsächlich verwendet für:
- Mineralexploration
- Ingenieurgeologische Vermessungen
- Hydrogeologische Studien
- Wasserbohrungen
- Bohrungen für Pfahlverpressungen
Es eignet sich besonders für Anwendungen, die häufige Verlagerungen zwischen eng beieinander liegenden Bohrlöchern erfordern. Diese integrierte, modulare Bohrausrüstung bietet eine schnelle Migration.
